2023년 6월 버전 NX2306신기능 소개#1. NX CAM. 소프트웨어. 지멘스 SIEMENS NX software

안녕하세요, 2023년6월 출시된 최신버전인 NX2306 소프트웨어의 신기능에 대해 알아보겠습니다.
NXCAM 소프트웨어

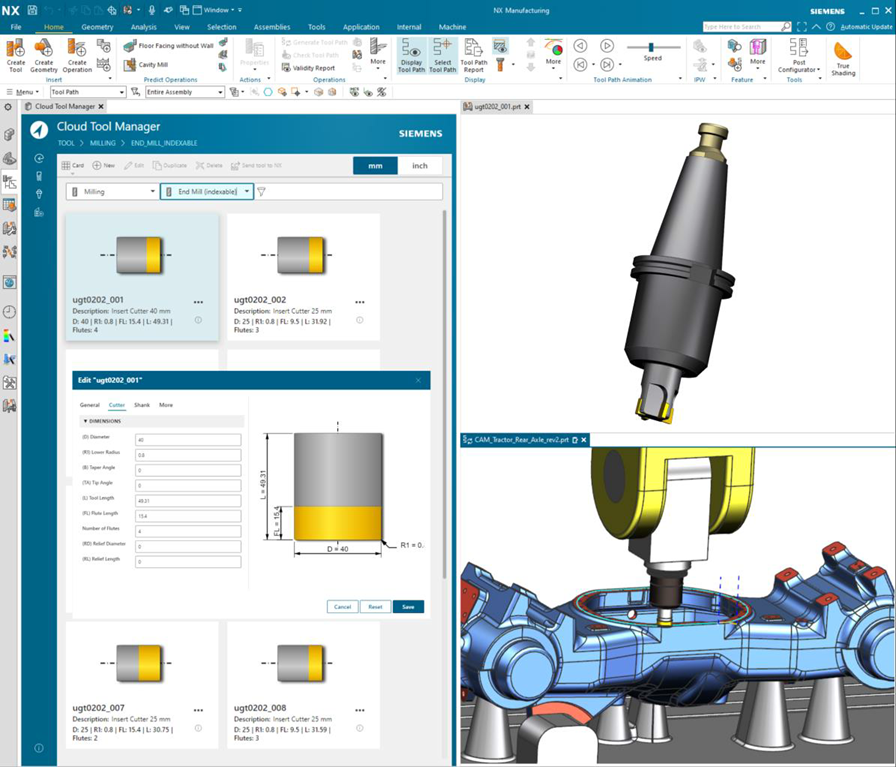

클라우드 기반의 공구 매니저가 지원

1. 그래픽 기반 인터페이스를 통해 쉬운 사용성 지원
2. 4가지 디스플레이 모드와 2가지 검색 모드 지원
3. 공구 생성시 위저드 스타일의 인터페이스를 통해 편집 및 검증을 위한 동적 미리보기 지원
4. 클라우드 기반으로 공구 제조사의 카달로그로부터 공구 데이터 불러오기 지



Machine 설정 창을 통한 Part및 Fixture위치 결정

 Machine 설정 내에게 Part에 대한 위치 설정 기능이 추가되었습니다.
1. Bounding Box 또는 Cylinder를 기준으로 동적 핸들링을 통하여 Machine 내 Part 배치 지원
2. Fixture에 장착된 Part 배치를 위해 Dialog를 통해 주요 스냅점 선택을 통해 좌표
3. Machine 내 요소들에 대한 동적 셋업 지원



선반 공구 홀더의 충돌 형상 자동 생성 소프트웨어

자동으로 홀더의 형상을 계산합니다.
1. 이전 버전에서 선반 작업에 대한 공구 홀더 충돌 검사를 수행하는 경우, 2D공구 모양을 정의하는 작업의 선행이 필요했습니다.
2. 홀더 모양이 정의된 경우, 충돌 검증을 위해 Toolpath 생성과 함께 시스템에서 자동으로 2D 홀더 형상을
생성

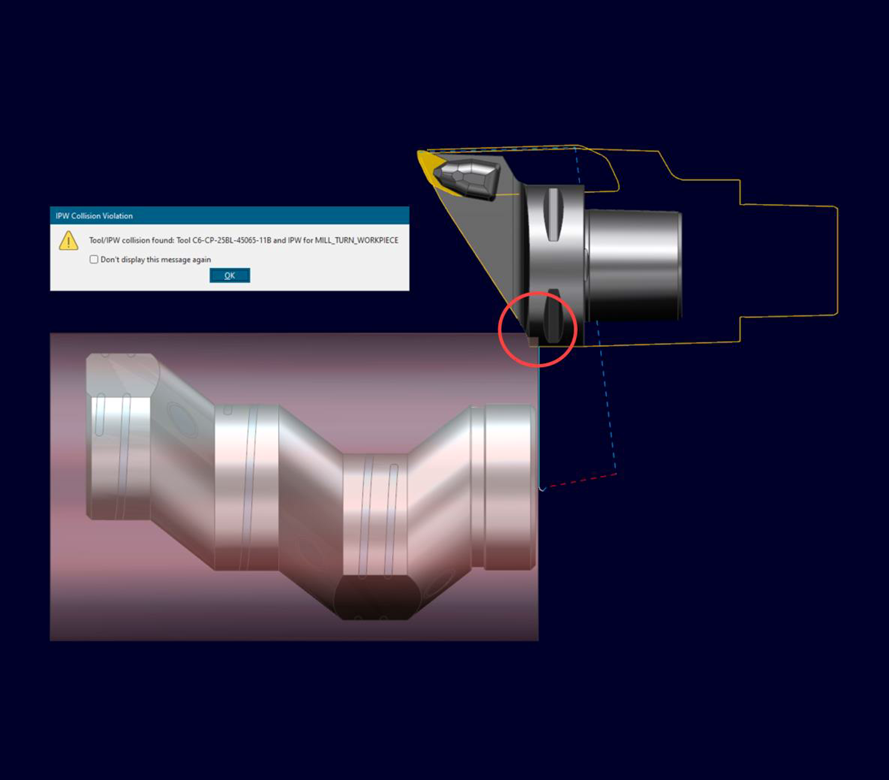

3. 홀더 충돌이 검출된 경우, IPW를 통해 확인이 가능하며, 시스템에서 메시지를 통해 출돌을 표현



생크 생성 단순화 소프트웨어

다중 스텝의 생크 정의가 쉬워집니다.
1. 생크 스템의 무제한 정의 가능
2. 생크 라이브러리 제공
3. 3D 솔리드 모델에서 생크 데이터를 추출하여 간단하게 생크 정의
4. 복잡한 생크를 간단하게 정의하기 위한 기능 추가



Dovetail 밀링 공구 지원 CAM

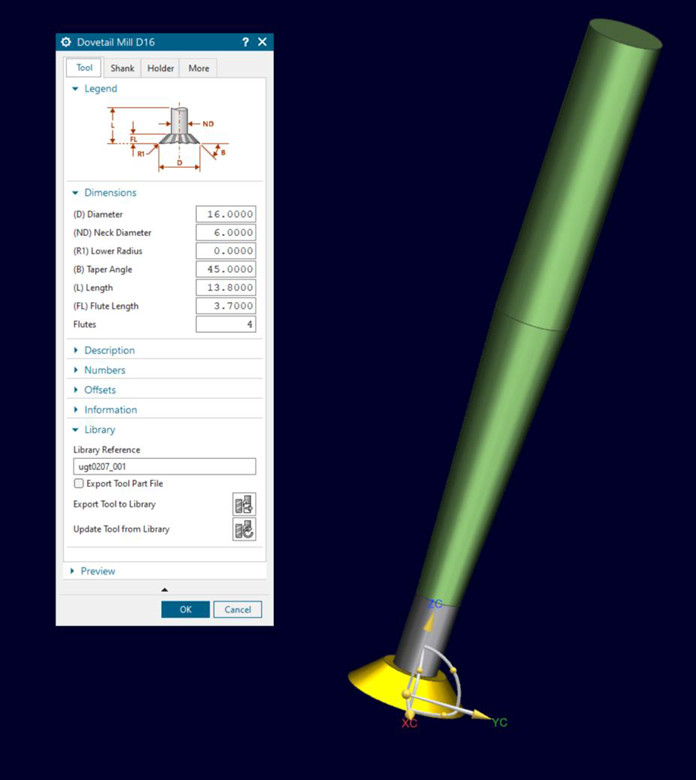

Dovetail 공구를 정의할수 있습니다. Dovetail 공구지원 Operations는 다음과 같습니다.
1. Planar mill
2. Z-level Undercut
3. Solid Profile
4. 3Axis deburring



산출된 Path를 선택하여 거리 측정 기능 추가 CAM software

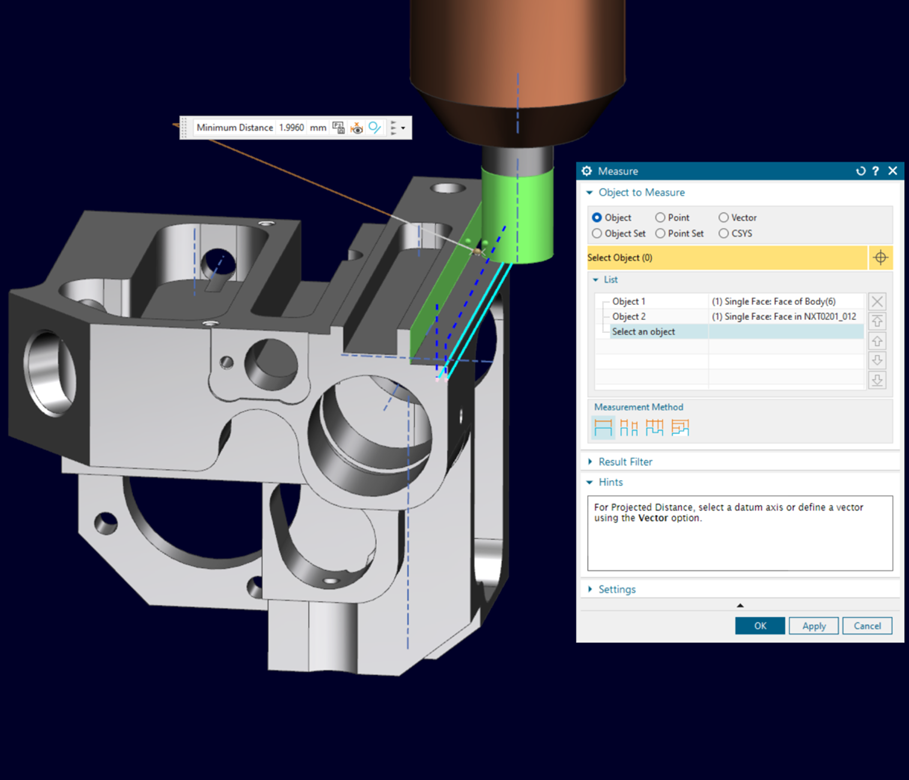

경로 선택 과정중 측정 Dialog를 사용할수 있습니다. 다음의 거리에 대해 측정이 가능합니다.
1. Toolpath 의 두 포인트
2. Toolpath의 한 포인트와 Geometry객체
3. Toolpath의 한 포인트와 절삭공구
4. 절삭 공구와 Geometry객체



Operation 절삭 영역 산출 기능 소프트웨어

절삭 영역의 재사용
1. Geometry view에서 절삭 영역 추출
2. Geometry를 재선택하는 불필요한 작업 감소
3. 다른 유형의 후속 Operation생성 작업에 미리 구성한 절삭영역요소를 재사용

이상으로 NXCAM 소프트웨어 2023년 6월 릴리지 신기능소개 1부를 마칩니다. 2편기대해주세요.
